1ère Installation de Pompage de la Rivière Affluente

P048 33



Photos redimensionnees 050



L'armoire électrique au départ des siphon comprend :

  -Une ampoule d'éclairage d'ambiance en 220v.
  -Des prises pour utilisation diverses.( pour se faire chauffer une boisson ou un repas, ou mettre une petite pompe pour l'amorçage de la grosse pompe ).
  -Voyants de contrôle phases neutre à l'entrée et sortie de l'armoire en cas de coupure sur la ligne ( recherche rapide de la panne ).
  -bouton avec deux positions correspondant à deux possibilités de marche des cinq pompes.
 a) en automatique
Mise en route par flotteur commande par relais : ampoule à mercure et minuteur réglable de 3 minutes à 48 heures.
 b) en manuel
Position de secours.Toutes les pompes peuvent être enclenchées en même temps.
  -Bouton de contrôle de la tention sur chaque pompe.
  -Bouton de mise en marche de l'ensemble de l' installation en état de sécurité sur batterie avec voyant témoin orange.



798 333









333 13

Commande de la grosse pompe. Son balancier avec son ampoule à mercure établissant son contact ou non en basculant, grâce à la position de son flotteur, suivant le niveau de l'eau.

Photo au-dessus à droite = Le tuyau d'aspiration avec sa crépine sous l'eau et le flotteur. Au -dessous = Le balancier et son ampoule a mercure ( en rouge ).

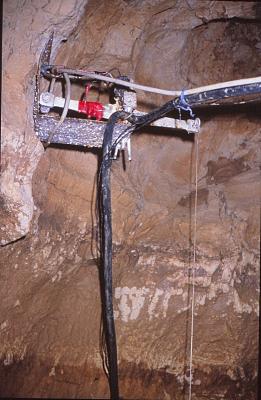

Balancier gros plan

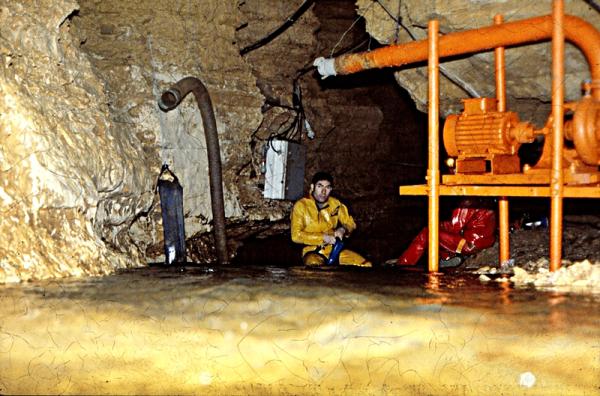

Autre vue de la pompe.

Gp envers neuve

Toutes les photos sont réservées.. ( Copyright )...
